彩田環(huán)氧玻璃鱗片涂料在水池防腐中的應用及施工流程步驟如下：

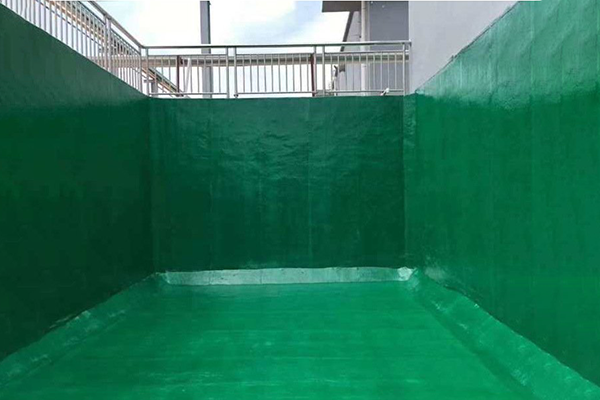

一、環(huán)氧玻璃鱗片在水池防腐中的應用

1. 性能優(yōu)勢

• 耐化學腐蝕性強，可抵御酸、堿、鹽等介質(zhì)侵蝕。

• 抗?jié)B透性高，玻璃鱗片層形成迷宮結構，阻隔腐蝕介質(zhì)滲透。

• 耐高溫（濕態(tài)120℃，干態(tài)160℃）和耐磨性優(yōu)異，適用于污水池、化工池等嚴苛環(huán)境。




2. 適用場景

• 混凝土水池、污水池內(nèi)壁及底板防腐。

• 化工儲罐、海洋設施等防腐需求較高的區(qū)域。

二、施工流程具體步驟

1. 基層處理

• 混凝土表面：

• 清除油污、浮灰，打磨平整，修補蜂窩麻面（使用彩田水性剛強砂漿）。

• 含水率≤6%，表面干燥無陰濕感（濕度≤80%）。

• 金屬表面：噴砂處理至Sa2.5級，粗糙度50-75μm，清潔無油污。




2. 底漆涂刷

• 涂刷環(huán)氧樹脂底漆，均勻無漏涂。

• 干燥時間：表干≤4h，實干≤24h。

3. 玻璃鱗片膠泥施工

• 調(diào)配膠泥：按比例混合環(huán)氧樹脂、固化劑、玻璃鱗片，攪拌后30分鐘內(nèi)用完。

• 分層刮涂：

• 每層厚度1-2mm，單向抹壓避免氣泡，搭接寬度≥50mm。

• 多層施工需待前一層表干后繼續(xù)，總厚度通常2-3mm。

4. 面漆涂裝

• 涂刷環(huán)氧玻璃鱗片面漆2遍，增強封閉性和光澤度。

• 面漆需均勻覆蓋，避免漏涂或流掛。

5. 增強層（可選）

• 對高腐蝕區(qū)域，可增加玻璃絲布（如三布五油工藝），每層布浸透樹脂并趕凈氣泡。

6. 養(yǎng)護與驗收

• 養(yǎng)護期≥7天，期間避免機械沖擊或重物堆放。

• 檢查涂層附著力、厚度及無針孔、氣泡等缺陷。

三、關鍵注意事項

• 環(huán)境條件：溫度5-35℃，濕度≤80%，避免雨雪天氣施工。

• 材料調(diào)配：嚴格按配比混合，固化劑比例需精準控制。

• 安全防護：施工時穿戴防護用具，避免接觸皮膚或吸入揮發(fā)物。

•
