免费av一区二区三区四区_精品欧美国产一区二区三区_国产精品电影院_国产精品色网

概 述

BA-1000W水性高強環氧砂漿是一種用于混凝土缺損快速修補和加固施工的專用材料。具有高強度，高粘接力，優異的抗壓強度和不燃的特性。

BA-1000W水性高強環氧砂漿是由支鏈雜化納米材料改性的非離子型自乳化脂肪胺與雙酚A型二縮水甘油醚及多支鏈脂肪鏈段單縮水甘油醚加上級配級骨料經科學配比。

特 性

1、抗沖擊，耐振動，韌性好，抗壓強度高;

2、常溫施工，不粘器具、施工方便快捷;

3、無毒、無污染;

4、對舊混凝土基層有良好的粘結力;

5、可潮濕基層粘接，綠色環保，燃燒等級可達A級。

優 勢

水性環保、綠色產品。

防水防潮，強度高，

操作簡單，施工快捷，可大面積施工，

可用作找平層，成本低，也可以做中涂層，可做2mm的厚度，

與基面的附著力大大加強，表面強度更高，增加地面強度。

適用范圍更廣泛，可在油性涂料上施工，也可在水性涂料上施工

材料兼容性高，可以在任何材質上施工。

用 途

1、混凝土結構缺損、蜂窩、麻面的修補與加固;

2、水工建筑物過流面的抗沖磨損、抗氣蝕與抗凍融破壞后的修復與保護;

3、化工廠、碼頭等混凝土或金屬構件抗酸堿鹽腐蝕的防護與修補;

4、公路、橋梁等主要受力構件的修補與加強;

5、機場跑道、車間等工程部位的抗磨損防護與修補;

6、混凝土管道表面缺陷和連接處的快速封閉粘結;

7、預制構件裝配縫隙的灌注修補。

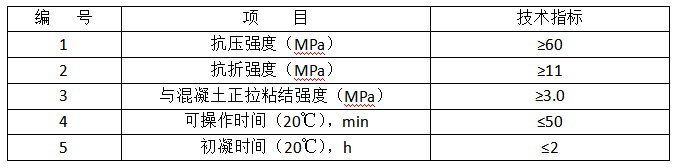

性能指標

施工說明

①BA-1000W做界面劑時：

甲乙組按比例混合(3:1)充分攪拌，乳化3-5分鐘后，加混合后總量15%的水(即甲組份的20%)攪拌后均勻輥涂在地面上。

②施工水性環氧剛強砂漿

先將BA-1000W按比例充分混合攪拌，等待3-5分鐘完全乳化，(乳化標準同上)按比例依次加入水泥和石英砂均勻攪拌混合，最后按比例加入水均勻攪拌形成水性剛強砂漿。

檢驗標準：用透明杯取少量攪拌后的混合物，如杯底有油珠則表示未乳化完成，需繼續攪拌;若無油珠，則表示乳化完成

施工方法

1、基層要求及處理：

打磨去除混凝土基層表面的疏松層，露出堅實基面，徹底掃凈表面浮灰，基層要求堅固，干燥;無貫通寬裂縫。

2、材料配制：

a、乳液配比：BA-1000W甲組份 ：BA-1000W乙組份=3：1(重量比);

b、BA-1000W水性高強環氧砂漿配比：BA-1000W甲組份 ：BA-1000W乙組份：BA-1000W骨料：水=3：1：24：4 左右(重量比)，根據氣溫、立面或平面施工水的用量;

c、甲、乙組份取料容器分開使用，每次配料不宜過多，隨配隨用，40分鐘內用完。

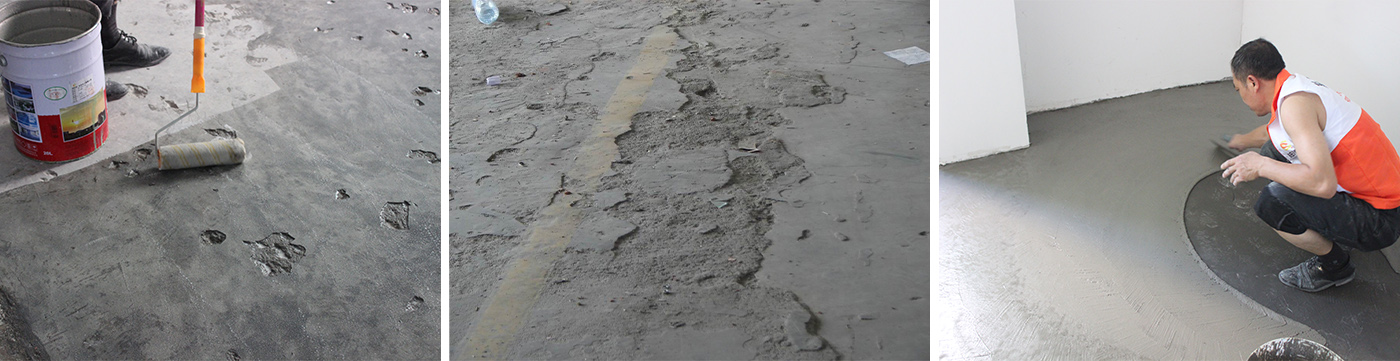

3、施工：

a、涂刷乳液：將配制好的BA-1000W乳液攪拌均勻，采取滾涂或刷涂的方法，在處理好的基層上涂刷均勻，厚薄一致，確保完全涂滿基層。間隔2~4小時可以進行下道工序;

b、刮涂砂漿：在乳液固化后, 立即用平刀批掛配制好的BA-1000W砂漿;

c、養護：一般無需養護，但刮涂較厚時，要養護2天。。

參考用量：2㎏/㎡左右(以結合層厚度1mm計)

包裝：BA-1000W甲組15公斤/桶，BA-1000W乙組5公斤/桶，BA-1000W骨料25公斤/袋

工具清洗：水。

施工條件：建議在10℃以上使用本品。為避免水汽凝結，要求施工基面干燥潔凈,基面含水率小于4%，空氣相對濕度小于85%。在狹窄空間內施工和干燥期間，應保持良好的通風。

先涂油漆：先涂環氧底油和中涂。

加涂油漆：無。

注意事項

a、現場使用時，嚴禁在BA-1000W中摻入任何外加劑、外摻劑。不得與其他廠家生產的材料混用，以確保工程質量。

b、使用后立即用水清洗工具，固化后的材料只能用機械方法清除。

貯 存：密封貯存于陰涼通風處，防潮、防曬、防凍。

保 質 期：未開封為12個月。

安 全

小心使用本品。吞服是有害或致命的，如果吞服應立即求醫。皮膚、眼睛不得接觸本品。時刻注意采取預防措施，防火防爆。殘留物的處理應遵守有關國家或當地政府的安全法規。

重要聲明

彩田公司保證產品生產質量。這里提供的建議和信息來源于我們獨立的實驗室，在可控的條件下是準確無誤的，但是由于在產品使用過程中，我們無法進行直接和持續的控制，因此，無論是否采用所提供的建議、推薦、方案和資料，彩田公司不承擔由于產品使用而引發的任何直接或間接責任。

以上信息來源于深圳市彩田化工有限公司，轉載請注明來源。
